transferencia de calor
Datos de equipos.
Condensador Horizontal
Cinco tubos de 3/8 pulg 18 BWG Material Admiralty k = conductividad termica k = 96 kcal/h.m.°C di = diametro interior = 1.34 cm de = diametro exterior = 1.58 cm e = espesor = 0.12 cm L = Longitud = 150 cm Rotametro a 100% = 21.6 l/min Vol tanque condensado = 65 l diametro tanque cond = 37.5 cm

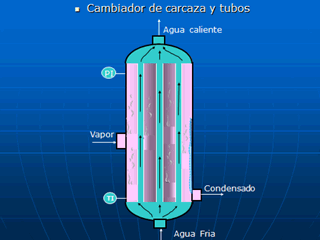

Condensador Vertical
Para este condensador los datos son los mismos que para el condensador horizontal, con excepcion de la calibracion del rotametro, que es de 18.2 l/min a 100 % de nivel en el flotador.
El equipo tiene mirilla de vidrio como se observa para el condensador de vapor horizontal. En los condensadores y el equipo de tubos concentricos se intercambia calor a través de la pared metálica que separa vapor por el exterior y agua por el interior de los tubos. En el c. vertical el agua entra por la parte inferior. manometro = 0-2 kg/cm2,
diametro de carcaza = 35 cm Volumen tanque = 200 l
Tubos Concentricos
Dos tubos concentricos : de 1/2 pulg (tubo interior) y ........ de 1 1/4 pulg (tubo exterior)
ced 40 Material acero comercial
k = conductividad = 38 kcal/h.m.°C
Di = diametro interior, tubo exterior = 3.5 cm
de = diametro exterior, tubo interior= 2.14 cm
di = diametro interior, tubo interior = 1.58 cm
e = espesor = 0.28 cm
L = Longitud = 300 cm (Una horquilla de 150 cm por paso)
Rotametro a 100 % = 10.38 l/min
Diametro tanque de condensado = 37.5 cm
El sistema de intercambio de calor es vapor - agua

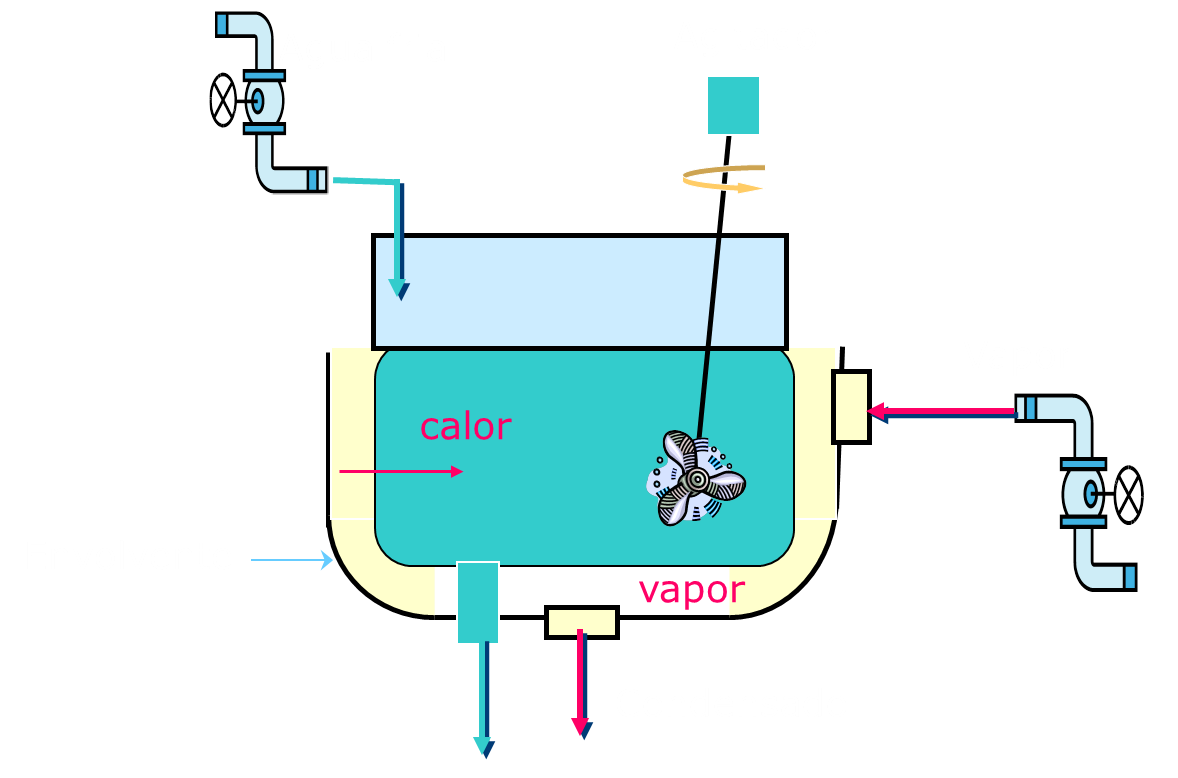

Camisa
material de acero inoxidable k = 14 kcal/hm °C
diametro tanque = 37.5 cm
A = área termica = 0.67 m2
e = espesor = 3/16 = pulg 0.4 cm Rotametro lectura directa para mantener nivel cte para vapor-agua = 18 l/min rpm = 470 del agitador
propela de 14 cm
Serpentín
Tubo de admiralty k = 98 kcal/h.m.°C Ls = longitud del serpentin = 10 m Ds = diametro espira de serpentin = 32 cm di =diametro interior de tubo = 1.34 cm diametro exterior de tubo = 1.58 cm Rotametro lectura directa para mantener el nivel para vapor-agua = 15.6 l/min Rpm = 470 = revoluciones por min longitud de la propela = 14 cm
