Importancia
Un diagrama de flujo de un equipo facilita el conocimiento y operación del mismo. El diagrama permite realizar proyectos a distancia, tales como: mantenimiento, ingeniería de procesos, análisis económico, inventario, etc.
Ademas, para el alumno que cursa la materia de laboratorio de transferencia de calor, realizar un diagrama de flujo al lado del equipo, resulta una herramienta de utilidad para complementar su preparación como ingeniero.
Descripción de columnas empacadas:Se utiliza un conjunto de cuatro columnas o tubos verticales (de diferente diametro) con lecho relleno formado de esferas del mismo diametro. Por dentro de cada columna circula agua que proviene de un tanque depósito. Entra por la parte inferior y circula en direccion ascendente a través del espacio formado por la pared del tubo y la superficie exterior del empaque hacia el extremo de salida, donde se recircula externamente a traves de tuberias y accesorios hacia el tanque inicial de abasto. En el trayecto sinuoso del fluido a traves de cada columna se produce una friccion que ocasiona una perdida de presion.
Esta perdida se mide por medio de manometros.El transporte del agua lo proporciona una bomba instalada a nivel del piso a un lado cercano al tanque. Se dispone de una linea de recirculacion del agua que proviene de la bomba y regresa al tanque. Cada columna debe trabajar independiente de las demas, para poder conocer el gasto que circula, por lo que, se disponen instaladas valvulas y tuberias para que pueda funcionar el sistema. Con las vistas en fotos del equipo y la descripcion en el manual de flujo de fluidos elabore el diagrama de este equipo.

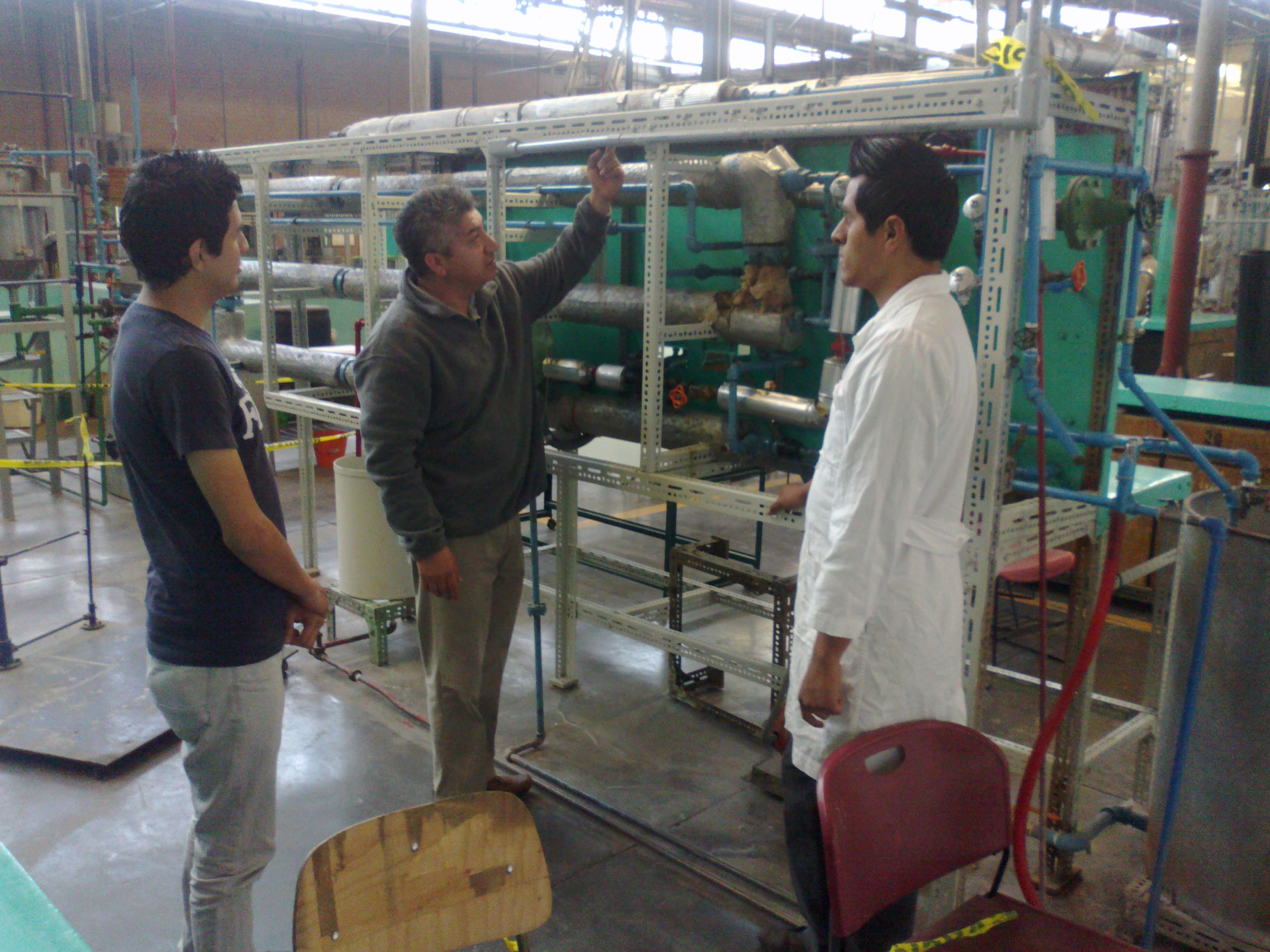

Dibujar el Diagrama

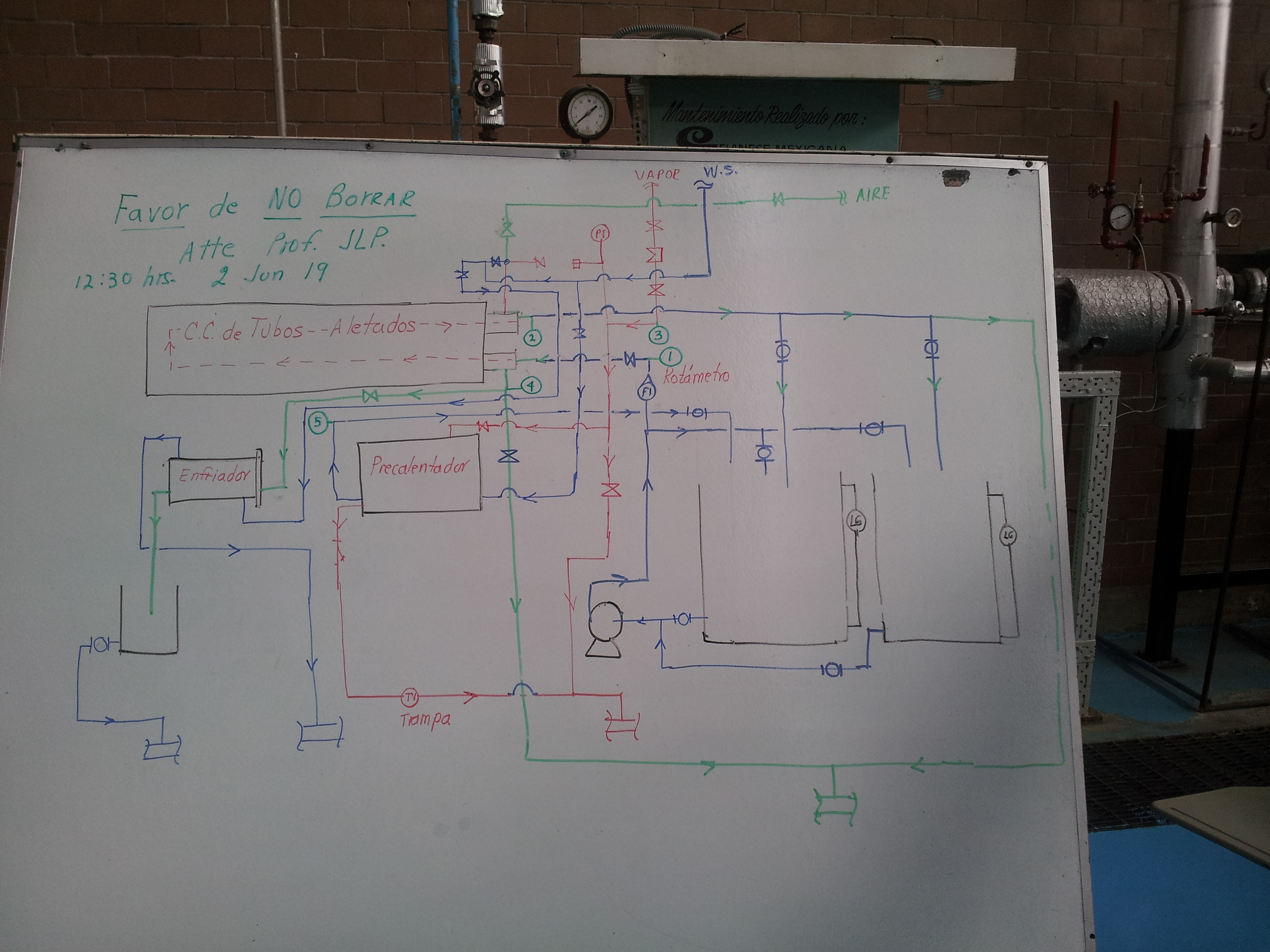

El trazado del diagrama se realiza representando el equipo, válvulas, tubería, instrumentos y tanques por medio de un dibujo con lineas y símbolos . Estos, se dibujan sobre un papel con un diseño que represente el equipo con distribución, espaciamiento y dimensiones que faciliten la interpretación del diagrama de flujo que como su nombre lo indica sirve principalmente para observar en él las direcciones de flujo de los fluidos que intervienen. Otra parte de la elaboración de un diagrama comprende vincular código a cada símbolo por medio de claves alfanuméricas simples. En un espacio libre de la hoja se escribe la codificación de las partes principales del equipo en forma de listado. Se sugiere que el alumno conozca los símbolos más comunes utilizados en un diagrama de flujo, previo a realizar la práctica en el equipo de columnas empacadas para el laboratorio de operaciones unitarias.El diagrama se realiza en dos dimensiones, seleccionando una orientacion (que se mantenga fija) durante la elaboracion en campo y que relacione los elementos que componen el equipo, para intentar lograr una ilustracion comprensible (como fotografiar el equipo).
¿Mayor explicación? Visite la página...
Autor: José Luis Philippe
