Aplicaciones de Flujo de Fluidos

A continuacion se presentan ejemplos de aplicaciones para la practica de columnas empacadas y se menciona la importancia del transporte de fluidos por medio de tuberias en sistemas industriales y en aplicaciones de uso cotidiano. Tambien, se incluye una seccion para la practica de bombas centrifugas y sus curvas y para medidores de flujo, elementos que estan relacionados entre si para el movimiento de fluidos y el control del flujo, junto con tuberias, valvulas y accesorios.

Columnas Empacadas

informacionEl movimiento de un fluido a través de un lecho de relleno de partículas granulares se encuentra frecuentemente en los procesos químicos de las industrias de transformación de materiales. Ejemplos de utilización de un lecho relleno (empacado) pueden ser el flujo de vapores de un hidrocarburo que se someten a un cracking catalítico en un reactor con un lecho rellenado al azar con un material granular que actúa como catalizador. En éste caso se trata de cambiar el estado químico del hidrocarburo.

También, cualquier operación de separación de los componentes de una mezcla depende de la efectividad del dispositivo de contacto líquido-gas (el empacado) que se encarga de dispersar las fases líquida y gaseosa de la mezcla fluyendo dentro de la columna por lo común en contracorriente. De ésta forma se promueve una transferencia de masa con mayor eficiencia, en las condiciones que fija la termodinámica del equilibrio de las fases.

Una operación unitaria de separación como la destilación utiliza una columna de relleno por ejemplo para la separación de hidrocarburos ligeros. Otros ejemplos son el flujo a través de una torta filtrante. El conocimiento del flujo a través de lechos de relleno es importante en el estudio de la fluidización y la sedimentación.Dos fluidos pueden moverse simultáneamente dentro de la columna, como en la absorción de un componente de una mezcla gaseosa por un líquido en una columna.

Transporte de Fluidos.

Las practicas del laboratorio de flujo de fluidos tienen como objetivos la experimentacion y aplicacion de algunos de los principios basicos de mecánica de fluidos. Trata acerca del comportamiento de fluidos en reposo ó en movimiento y su interacción con solidos en la interfase. El analisis de los fluidos incompresibles en movimiento se conoce como hidrodinamica y el flujo de agua en tuberias y canales abiertos es la hidraulica.

Las tecnicas del flujo de fluidos se utiliza ampliamente en actividades cotidianas y en el diseño de sistemas de ingenieria modernos, por lo que resulta importante conocer los principios basicos. En una casa se encuentran ejemplos de aplicaciones del transporte de fluidos. El sistema de tuberias para agua, el gas natural y el agua de desecho para cada casa estan diseñados sobre los conceptos y principios de esta materia. Lo mismo se puede decir de los ductos para calefaccion y acondicionamiento de aire. Un refrigerador tiene tubos por los que fluye el refrigerante, un compresor que eleva la presion de éste.

Tambien, se pueden observar numerosas aplicaciones en el ambito de los automoviles, como son los componentes asociados con los sistemas de transporte de combustible, el sistema de aire acondicionado etc. A una dimension mayor, la mecanica de fluidos desempeña una parte importante en el diseño y analisis de ductos de transporte de agua, petroleo crudo y gas natural.

En la industria Quimica el transporte de fluidos integra un conjunto de operaciones y procesos unitarios, que constituyen una secuencia de transformaciones fisicas y quimicas en los materiales para elaborar un producto. En una planta quimica las necesidades del proceso que se lleva a cabo requieren el transporte de los diversos materiales (entre ellos los fluidos) a distintas ubicaciones y en diferentes flujos volumetricos, por lo que es necesario utilizar para transportar fluidos bombas (para liquidos) y ventiladores o compresores (para gases), ademas de requerir una serie de accesorios tales como: valvulas, tuberias y recipentes de almacenamiento.

En las plantas de procesos industriales, los fluidos más utilizados para llevar a cabo las operaciones de intercambio de calor son: el vapor de agua y el agua.

El vapor de agua se produce en una caldera y se transporta a los equipos por medio de tuberías. Sirve para transmitir calor a otros fluidos o sustancias, por ejemplo en un hervidor de un destilador para vaporizar una mezcla líquida. Es común que se emplee vapor de baja presión menor a 10 atm.

Curvas Caracteristicas de las bombas

Las bombas centrifugas son un tipo de equipo rotativo que sirven para mover liquido de un lugar a otro. Tienen uso extenso en las industrias de procesos quimicos por su flexibilidad de aplicacion, ya que son adecuadas a casi cualquier servicio. Estan disponibles con una enorme variedad de materiales resistentes a la corrosion. Tienen un diseño simple que consta de tres elementos basicos: impulsor, eje y carcaza, con un costo inicial bajo y poco mantenimiento. Se construyen en tamaños medianamente grandes, donde son comunes las que tienen capacidades entre 20 y 23 m3/min. Las cargas suministradas (de las bombas a los sistemas de transporte de liquidos) pueden variar entre 150 y 180 m de columna de fluido, con motores de velocidad estandar. Pueden descargar un volumen variable de liquido, variando la columna o carga de presion, para una velocidad constante de rotacion.

Una bomba es una unidad que depende para su funcionamiento del sistema operacional de transporte y viceversa. Los primeros datos que se requieren conocer para dar respuesta a conocer la relacion que existe entre una bomba y un sistema operacional son: la demanda hidraulica de la operacion de un sistema (es decir el gasto volumetrico en m3/h) y las capacidades de suministro de una bomba.

Las curvas caracteristicas de las bombas son de utilidad para seleccionar la bomba que responda a las variables antes mencionadas.

yerbaEn la vida cotidiana, muchos aparatos son usados para transportar liquidos y gases y así facilitar diversas tareas comunes o sirven para proporcionar comodidad a las personas. Como un ejemplo de tales aparatos se encuentra el tubo de un serpentín de un refrigerador por el que circula el gas que expulsa el calor intercambiado del interior. Mencione usted algunos otros aparatos que conozca como los tubos de una lavadora.

Unidades para recordar

Para repasar unidades revise esta informacion respecto a dimensiones y unidades y la Fuerza.

atomo

Ecuacion basica de la hidrostatica.Se utiliza para la conversion de presion en altura de columna de fluido

Ecuacion de Bernoulli revise este video Bernoulli

Comparta su analisis en sesión virtual con el instructor para ajustar definiciones de los diferentes terminos de energia que forman la ecuacion de Bernoulli en relacion a diferentes asignaciones de unidades como por ejemplo unidades de carga o elevacion o metros de columna de fluido, unidades en Joules por unidad de volumen ( Joule/m3) en el sistema SI, en el sistema de ingenieria ( en unidades metricas) en Kgf *m/kgm.

Ecuacion de continuidad

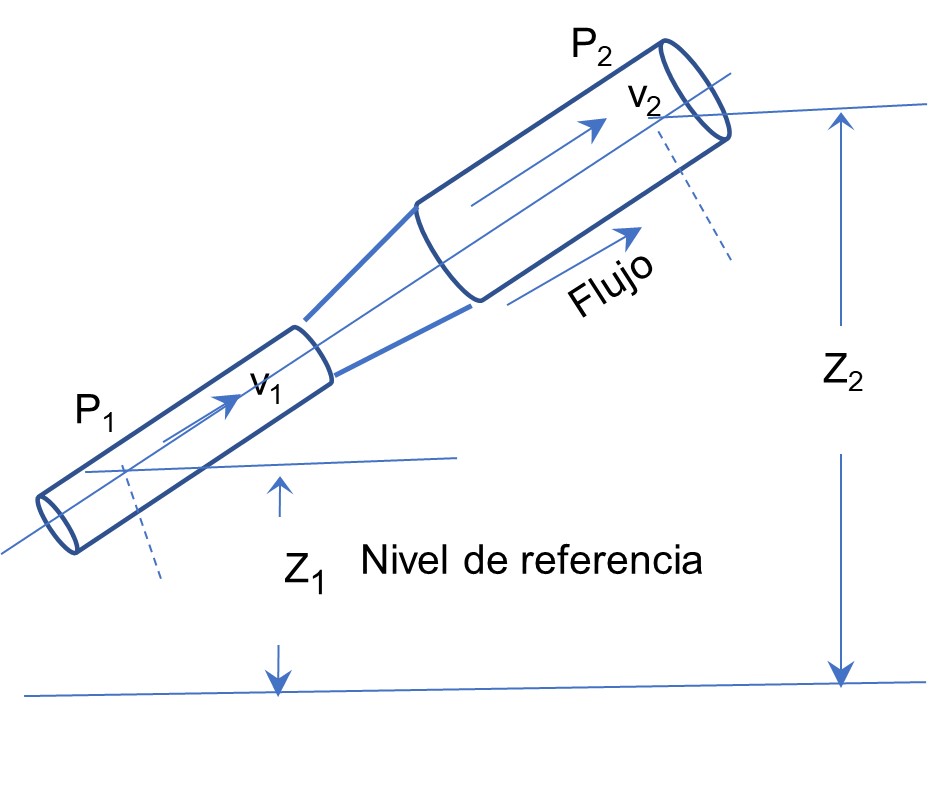

sist flujoConsidere la siguiente figura donde fluye un fluido en regimen constante. El gasto masa en kg/h que fluye en las secciones de la tuberia es constante por lo tanto G1 = G2. El gasto masa G es igual al gasto volumen Q por la densidad del fluido Ro, G = Q * Ro. Entonces, la ecn de continuidad es ... Q1 * Ro = Q2 * Ro y como el gasto volumen Q, es igual al producto de la velocidad v por el area de la seccion de flujo A , Q = v * A, para fluidos incompresibles Ro1 = Ro2, la ecuacion de continuidad se transforma en la ecn sig Q1 =v1 *A1 = v2 * A2 =Q2 y esta ecuacion sirve para calcular la velocidad en las secciones. Sirve para liquidos y gases a baja velocidad.

Ecuacion de Bernoulli



Capa límite

radiacionTipos de fluidostierra

Conducción de calor

conduccion 1La conducción se refiere a la Transferencia de Calor desde la parte más caliente a la mas fría de un cuerpo por contacto molecular directo, no por movimientos de masa de material caliente a la región fría. Supongamos que la conducción de calor (en condiciones permanentes) ocurre a través de una pared plana de espesor Δx = L y área A como en la figura. La diferencia de temperatura de uno a otro lado de la pared es T1 - T2. Por experimentación se conoce que: la velocidad de transferencia de calor q a través de la pared aumenta al aumentar la diferencia de temperatura existente entre los lados de la pared. Tambien aumenta al aumentar el área de flujo de calor; en cambio, el flujo de calor q disminuye al aumentar el espesor L de la pared. Por lo tanto se concluye que

flujo por conduccion

también...........................................conduccion 2

donde k es la constante de proporcionalidad llamada conductividad térmica del material, que es una medida de la facilidad de un material para conducir calor. Cuando Δx ---> 0, la ecuación queda como la ley de Fourier

fourier

donde qx es la velocidad de transmisión de calor en la dirección x, [kcal/h]; A es el área normal a la dirección de flujo de calor [m2]; y k es la conductividad térmica, definida como la cantidad de calor que atraviesa un cubo del material en cuestión de 1m de lado, consecuencia de una diferencia de temperaturas de 1°C entre caras opuestas del cubo.

cubo1

El signo menos de la ecuación significa que el calor circula de una región de temperatura mayor a las de temperatura menor, de acuerdo con la 2a ley de la termodinámica.

Conductividades térmicas a T=20°C
Material
kcal/h.m.°C
Material
kcal/h.m.°C
Gases
Sólidos
SO2
.008
Poliestireno
.031
CO2, H2
.015
Cartón
.055
H2O
.021
Papel
.112
Líquidos
Vidrio
.3-1.12
Gasolina
.112
arena
.28
Agua
.525
Acero
38.7
Mercurio
7.22
Cobre
327

Ecuación de Fourier integrada para un cilindro hueco, para k=constante..................................... conduccion

donde a es el área media logarítmica. La diferencia de temperaturas deltaT es T1-T2 siendo t1 > t2. Esta ecuación es similar en la forma a la ecuación para la conducción en una pared plana, con la diferencia en el término del área. También, deltar es el espesor del cilindro.

Las conductividades caloríficas de gases, líquidos y sólidos dependen de la temperatura de forma moderada. En general, un aumento de la temperatura provoca un aumento en la conductividad de un gas y una disminución en la de un sólido o un líquido. Existen excepciones a estas generalizaciones. La mayoría de las sustancias que se utilizan en los trabajos de ingeniería tienen conductividades cuyo valor se halla dentro de los siguientes intervalos:

kcal/hmoc
Gases
0.0015 - 0.15
líquidos
0.015 - 1.5
sólidos
1.5 - 150



Se ha comprobado que cada material almacena calor en forma diferente y se ha definido la propiedad de calor específico Cp como una medida de la capacidad de un material para almacenar energía térmica. Por ejemplo, (a temperatura ambiente) para el agua  la Cp = 1 cal/g·ºC,  y para el hierro la Cp = 0.1 cal/g·ºC,  ésto indica que: el agua puede almacenar casi 10 veces más energía que el hierro por unidad de masa.  Del mismo modo, la conductividad térmica k es una medida de la capacidad de un material para conducir calor. Por ejemplo, (a temperatura ambiente) para el agua k = 0.52 kcal/h·m·ºC, y para el hierro k = 69 kcal/h·m·ºC, indica que el hierro conduce el calor (más de) 100 veces de rápido que el agua. Por tanto, se dice que el agua es mala conductora en relación al hierro, aun cuando el agua es un medio excelente para almacenar energía térmica.

La conductividad térmica de un material es una medida de la capacidad del material para conducir calor. Un valor elevado para la conductividad térmica indica que el material es un buen conductor del calor y un valor bajo indica baja capacidad como conductor o que es un aislante. La conductividad térmica del cobre puro a la temperatura ambiente es k = 327 kcal/h·m ·ºC, lo cual indica que una pared de cobre de 1m de espesor conducirá el calor a través de ella a un flujo de 327 kcal/h por m2 de área por ºC de diferencia de temperatura. Los materiales como el cobre y la plata, que son buenos conductores eléctricos, también lo son del calor y tienen valores elevados de conductividad térmica. Los materiales como el caucho, la madera y la espuma de estireno son malos conductores de calor y tienen valores bajos de conductividad térmica.

Para determinar la conductividad de un material, de espesor y área conocidos, se puede calentar, desde uno de sus lados por medio de un calentador con resistencia eléctrica de potencia conocida. Si las superficies conocidas exteriores del calentador están bien aisladas, todo el calor generado por la resistencia se transferirá a través del material cuya conductividad se va a determinar. Entonces, midiendo las dos temperaturas de las superficies del material en estado estacionario de la transferencia y sustituyéndolas en la ecuación adecuada de conducción junto con otras cantidades conocidas se obtiene la conductividad térmica.

Las conductividades térmicas de los materiales varían dentro de un amplio intervalo. Las conductividades térmicas de los gases varían en un factor de 104  con respecto a la de los metales puros como el cobre; éstos, tienen las conductividades térmicas más elevadas y los gases y materiales aislantes las más bajas.

Convección de calor

De O. Levenspiel Flujo de fluidos e Intercambio de calor p. 161-162

En la mayoría de los procesos la transmisión de calor (T.C.) en fluidos esta acompañada de cierta forma de movimiento del fluido, de manera que la transmisión de calor no ocurre únicamente por conducción. La resultante de la transferencia simultánea de calor por: conducción (dentro del fluido) y por movimiento del fluido, se ha denominado convección. Se llama convección forzada, cuando el movimiento se debe a (un gradiente de) presión causado por una bomba y se denomina convección natural, cuando el movimiento se origina únicamente debido a las diferencias de densidad relacionadas con el campo de temperaturas.

capalimCuando un fluido caliente se mueve en contacto con una superficie fría, el calor se transfiere a la pared a una rapidez que depende de las propiedades del fluido y depende si el movimiento del fluido se da por convección natural o por convección forzada (el flujo puede ser: laminar o turbulento). Para tener en cuenta esta forma de T.C., Prandtl en 1904 creó el concepto de una capa límite. Dentro de esta zona se supone está localizada toda la resistencia a la T.C. Esta suposición condujo a simplificaciones. Considerando un espesor δ de la capa límite, se tiene...................ecn

Debido a que δ no puede estimarse, se combina con k para dar.........................ecuacion h

Donde por definición, h = coeficiente de Transmisión de calor [kcal/h·m2·°C]. Este coeficiente h (que incorpora el espesor de una capa límite ideal) es una cantidad útil, que permite estimar la velocidad de T.C. en cualquier situación.

---------------------------------------------------------------------------------------

Convección de calor
De: Cengel Yunus. Transferencia de calor. p.25-26. Ed Mc Graw Hill.

La convección es el modo de transferencia de energía entre una superficie sólida y el líquido o gas adyacentes que están en movimiento y comprende los efectos combinados de la conducción y el movimiento de fluidos.  Entre más rápido es el movimiento de un fluido, mayor es la transferencia de calor por convección.  En ausencia de cualquier movimiento masivo de fluido, la transferencia de calor entre una superficie sólida y el fluido adyacente es por conducción pura.  La presencia de movimiento masivo del fluido aumenta la transferencia de calor entre la superficie sólida y el fluido, pero también complica la determinación de la velocidad de esa transferencia.
Considere el enfriamiento de un ladrillo caliente al movimiento de aire frío sobre su superficie. La energía se transfiere primero a la capa de aire adyacente al ladrillo, por conducción.  Enseguida, esta energía es arrastrada alejándola de la superficie, por convección; es decir, por los efectos combinados de la conducción dentro del aire, (que se debe al movimiento aleatorio de moléculas), y del movimiento masivo o macroscópico de ése aire que mueve el aire calentado cercano a la superficie y lo reemplaza por otro más frío.

La convección recibe el nombre de convección forzada si el fluido es forzado a fluir sobre la superficie mediante medios externos como un ventilador, una bomba o el viento.  Como contraste, se dice que es convección natural (o libre) si el movimiento del fluido es causado por las fuerzas de empuje que son inducidas por las diferencias de densidad debidas a la variación de la temperatura en ese fluido. Por ejemplo, en ausencia de movimiento del aire, la transferencia de calor del ladrillo caliente será por convección natural, ya que, en este caso, cualquier movimiento en el aire se deberá a la elevación del aire más caliente (y, por tanto, más ligero) cercano a la superficie y descenso del mas frío (el mas pesado) para llenar su lugar. La transferencia de calor entre el bloque de ladrillo y el aire circundante será por conducción si la diferencia de temperatura entre el aire y el bloque no es suficientemente grande cómo para vencer la resistencia de ese aire al movimiento y, por consiguiente, para iniciar corrientes naturales de convección.

Los procesos de transferencia de calor que comprenden cambio de fase de un fluido también se consideran como convección a causa del movimiento de ese fluido inducido durante el proceso, como la elevación de las burbujas de vapor durante la ebullición o la caída de gotas de líquido durante la condensación.

A pesar de la complejidad de la convección, se observa que la rapidez de la transferencia de calor por convección es proporcional a la diferencia de temperatura y se expresa en forma conveniente por la ley de Newton del enfriamiento como

Qconvección = h·As · (Tp-T∞ )            (kcal/h)   ó   (w)

en donde: h es el coeficiente de transferencia de calor por convección, en w/m2· ºC   ó  Kcal/h·m2 ºC, AS  es el área superficial a través de la cual tiene lugar la transferencia de calor por convección, Tp es la temperatura de la pared y T es la temperatura del fluido suficientemente alejado de esta superficie. Note que en la superficie la temperatura del fluido es igual a la del sólido.

El coeficiente de transferencia de calor por convección h no es una propiedad del fluido.  Es un parámetro que se determina en forma experimental y cuyo valor depende de todas las variables que influyen sobre la convección, como la configuración Geométrica de la superficie, la naturaleza del movimiento del fluido, las propiedades de éste y la velocidad masiva del mismo. En la tabla se dan valores típicos de h.

Tipo de convección
h, Kcal/h.m2.ºC
Convección libre en gases
2-20
Convección libre en líquidos
10-1,000
Convección forzada en gases
20-200
Convección forzada en líquidos
40-18,000
Ebullición y condensación
2,000-80,000

La convección en esencia, es: conducción de calor en presencia de un movimiento de fluido. Se necesita dar un nombre a este fenómeno combinado, a menos que se desee seguir refiriéndose a él como “conducción con movimiento de fluido”. Por tanto, resulta práctico reconocer a la convección como un mecanismo separado de transferencia del calor.

Definiciones y fórmulas

Densidad (ρ)

Es la masa  men gm, de una sustancia por cm3 de unidad de volumen  v, en unidades, g/cm3

Peso Específico (φ)

Es el peso φ, en gf, de una sustancia por unidad de volumen  v en cm3, en unidades, gf/cm3 por lo tanto, se introduce la aceleración de fuerza de gravedadg. en la relacion entre densidad y peso.

  peso
 φ = ρ · g


Gravedad específica

Es la relación entre el peso específico de una sustancia y el peso específico del agua a 4°C, sin unidades.

sp gr

Viscosidad mu

La viscosidad es una variable muy importante en flujo de fluidos. Distingue un fluido de un solido por su comportamiento al ser sometido a una fuerza.
Es la resistencia a la deformación  ofrecida por un fluido a fluir e indica la facilidad para fluir de un fluido cuando se le aplica un esfuerzo . La viscosidad disminuye al aumentar la temperatura. La viscosidad se define mediante la ley de Newton

  tau

la relación entre el esfuerzo cortante  τ , ejercido entre capas de fluido adyacentes que fluyen a diferente velocidad v a una distancia  dl.

Las unidades de viscosidad en la expresion anterior

dinas          unidades 2


La unidad de viscosidad en el sistema cgs expresada como poisese denomina poise y la unidad que aparece en las tablas de datos es el centipoise ( cp), unidad de uso frecuente, equivale a  1/100  poise

Si la viscosidad de un fluido se divide por su densidad, se obtiene la viscosidad cinematica

     v cine , donde las unidades en el sistema cgs son el stoke y el centistoke.

Conversiones

Vacío manométrico, expresado en metros de columna de liquido (mcl)

metros de columna de líquido = mm Hg vacío man ( 13.6)/ (1000 sp gr )
Ejemplo: Calcular la columna en mcl de agua para 100 mm Hg de vacio.

H= (100∙13.6)⁄((1000∙1) )=0.136 m

Vacío  manométrico expresado como presión absoluta en mcl

presion abs mcl

Carga H en mcl a partir de presión

Calcular la carga H en mcl para agua a 1 kgf/cm2
                     h

h

Gasto volumetrico

Es cantidad de volumen de líquido por unidad de tiempo en l/s o m3
Tambien conocido como caudal.

 q vol
A =  área de la tubería en m2
v =  velocidad de líquido en m/s
3.6 l/s

Velocidad específica de la bomba

El funcionamiento de una bomba se evalúa estableciendo su velocidad específica. Si se requiere comparar una bomba con otra, con  rango  Q-H y diseño geométrico del impulsor similar, entonces los términos como la descarga Q, la carga H, las RPM etc, no siempre aclaran la comparación. Es mejor usar una referencia  numérica  única para describir mejor el tipo de bomba.

El término usado para esta finalidad es, la velocidad específica de la bomba, Ns. Se define como, la velocidad en rpm a la cual un impulsor geométricamente similar, puede correr si se reduce proporcionalmente su tamaño para suministrar 75 kg/s de agua a 1 m de altura. Para una capacidad definida en m3/s, la bomba con mayor velocidad  específica es la más eficiente. En bombas centrífugas éste aspecto varía en el rango comprendido entre 90 y 300 en unidades métricas.

ns

Donde :

Ns = velocidad especifica, rpm
Q = caudal o gasto volumen en m3/s…*
H = carga en   m  de columna de agua…**
N = velocidad de la bomba en rpm
*…. Considere la mitad del caudal total en impulsores de doble succión.
**… Carga por etapa en caso de bomba multietapa.

También, se puede describir el concepto de velocidad específica como la velocidad  a la cual una bomba teórica y geométricamente similar a la real puede trabajar a su máxima capacidad.

Potencia

WHP = Potencia de salida de la bomba = Water horse power
BHP = Potencia de entrada a la bomba = Break horse power
Eficiencia de la bomba =n

n   eficiencia
whp
bhp

Otras fórmulas

Potencia de salida de bomba =
q = gasto, m3/h
h = carga de columna de liquido, m

Potencia suministrada por el motor

  potencia

Leyes de afinidad

Algunas veces se requiere  recortar los impulsores, debido a que el motor extrae  más corriente que la establecida , porque la carga H en m, de operación actual es mucho menor que  la estimada. Así, la bomba opera con un gasto volumetrico o flujo excesivo. En ocasiones, se cuenta con una succión inundada  en lugar de una elevación de succión (que se especifico).  Así, la descarga Q, en (l/h) se incrementa y el motor se sobrecarga. Una solucion al problema es recortar el impulsor (en campo), para ajustar las condiciones de operación actuales.

Se dice que dos bombas son geométricamente similares cuando las relaciones de sus dimensiones correspondientes son iguales. Las bombas que presentan estas características se llaman homólogas. Una serie de ecuaciones conocidas como leyes de afinidad regulan el comportamiento de las bombas centrífugas homólogas a diferentes velocidades de impulso.

Por medio de estas ecuaciones se puede variar el diseño de las bombas para que operen en las condiciones deseadas. Se dispone de dos formas de implementar esto: cambiando el diámetro del impulsor o variando la velocidad de rotación.

rpm = constante

a

h1/H2=n12/N22

p1/p2=N13/N23

diametro = cte

a

h1/h2=d1/d2

p1/p2=d1/d23

Pérdidas de carga en tubería

Para calcular el valor exacto de las perdidas de energia por friccion del fluido en la tuberia y en los accesorios en un sistema (perdidas de carga o columna de fluido en m), no es suficiente refererir dichas perdidas en tablas de perdidas. Se requiere considerar otro aspecto conocido como: el coeficiente de factor de friccion. Es una funcion de la velocidad del fluido v y de la condicion de rugosidad relativa e/d de la tuberia, es decir f = f (v, e/d)

      hf

Donde : f es el factor de fricción, l es la longitud de tubería recta en m, v es la velocidad en   m/s   , d es el diámetro de la tubería en m y g es la aceleración de la fuerza gravitatoria  9.8 m/s2.

Mayor explicación? Visite la página..
Bibliografia : Pump Curves Anil B. Patil

Autor: Ing. José Luis Philippe
