Importancia
Un diagrama de flujo de un equipo facilita el conocimiento y operación del mismo. El diagrama permite realizar proyectos tales como: mantenimiento, ingeniería de procesos, análisis económico, inventario, etc., con trabajo a distancia del campo

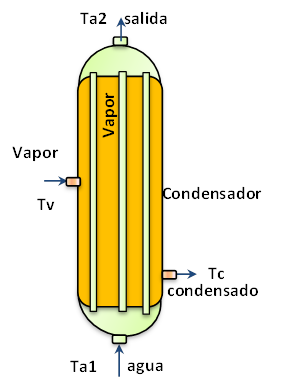

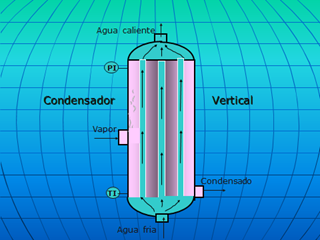

Se utiliza un equipo que está formado por cinco tubos horizontales y una envolvente que los cubre. Por dentro de los tubos circula agua de enfriamiento que proviene de un depósito. Entra al condensador por un cabezal de distribución y circula a través de los tubos hacia el cabezal de salida donde se envía hacia un tanque. El otro fluido de intercambio de calor es vapor, que ocupa el espacio entre la envolvente y los tubos. Al entrar en contacto con la superficie fría en el exterior de los tubos (el vapor) pierde parte de su calor y se condensa sobre los tubos. El condensado es separado de los tubos por gravedad al escurrir en forma de gotas hasta la base de la coraza, donde sale hacia un tanque de medición. Para un condensador vertical, la explicacion anterior es muy parecida.tubos concentricos
Dibujar el Diagrama
El diagrama de flujo representa un sistema o equipo, con símbolos definidos para cada parte del sistema que dispone de válvulas, tuberías, instrumentos y tanques que se distribuyen en el diagrama de forma análoga a la configuración física. Los símbolos principales se unen con líneas (las tuberias) en un plano que refleje una distribución, que permita interpretar del diagrama de flujo que sirve para observar las direcciones de flujo de los fluidos que intervienen. Otra parte de la elaboración de un diagrama comprende el vincular código a cada símbolo por medio de claves alfanuméricas simples. En un espacio de la hoja se escribe la codificación de las partes principales del equipo. Se sugiere que el alumno conozca los símbolos más comunes utilizados en un diagrama de flujo, previo a realizar la práctica en el equipo de laboratorio de transferencia de calor.
¿Mayor explicación? Visite la página...
Autor: José Luis Philippe
